Řezání laserem

Laserové řezání velkoformátových plechů: Řešení na míru ve společnosti Difon Machinery

Výrobci v těžkém strojírenství, architektonické kovovýrobě a výrobě kontejnerů často potřebují velkoformátové řezání plechů. Představte si 6000 mm dlouhé boční panely kontejnerů z uhlíkové oceli, 2500 mm široké hliníkové architektonické opláštění nebo 60 mm silné základny těžkého vybavení z legované oceli – Difon Machinery Co., Ltd. je spolehlivou volbou pro zakázkové laserové řezání, které si poradí s těmito nadrozměrnými díly. Naší hlavní službou je řezání plechů laserem a specializujeme se na materiály do 6000 mm (délka) × 2500 mm (šířka) × 60 mm (tloušťka). To nám umožňuje vyřešit velké problémy s řezáním: zachovat přesnost na dlouhých délkách, zabránit deformaci silných materiálů při zahřátí a zajistit, aby hrany zůstaly konzistentní. Pokud používáte naše zakázkové řezání laserem Difon pro velké díly, nemusíte velké návrhy rozdělovat na menší kusy (což prodlužuje dobu montáže a oslabuje pevnost) nebo používat tenčí materiály (což omezuje jejich hmotnost). Místo toho pracujete s týmem, který mění návrhy v plné velikosti na jednotlivé díly připravené k použití. Potřebujete 5 prototypových základen pro těžké stroje nebo 500 sériově vyráběných architektonických panelů? Zvládneme obojí a přizpůsobíme to vaší výrobní časové ose pomocí inteligentních pracovních postupů řezání.

Laserové řezání velkoformátových plechů má jedinečné výzvy – ty obecné služby často kazí. Například kontejnerový panel z uhlíkové oceli o délce 6 000 mm potřebuje rovný, rovnoměrný řez po celé délce. Dokonce i 0,5 mm off může ztížit montáž, což vede k netěsným švům. Hliníkový architektonický panel o šířce 2500 mm potřebuje hladké hrany bez otřepů – hrubé hrany znamenají broušení na místě, což zdržuje projekty. Strojní základna z legované oceli o tloušťce 60 mm potřebuje přesné výřezy pro díly – otvory, které jsou mimo střed, mohou zničit celou základnu a plýtvat drahým kovem. Mnoho obchodů se těmto problémům vyhýbá omezením velikosti řezu nebo použitím plazmového řezání (což není dostatečně přesné pro tlusté materiály). Ale ve společnosti Difon je naše zakázkové řezání laserem Difon stavěno pro velkoformátovou práci. Nejprve se dozvíme, jak budete díl používat: Udrží těžká břemena (jako základny strojů)? Bude to venku (jako architektonický obklad)? Potřebuje těsná montáž (jako kontejnerové panely)? Poté upravíme nastavení řezání, nastavení zařízení a kontroly kvality tak, aby odpovídaly těmto potřebám. Tímto způsobem jsou i vaše největší díly stejně přesné jako ty menší.

Důvodem, proč dokážeme zpracovat plech 6000 mm × 2 500 mm × 60 mm, je naše speciální zařízení pro řezání laserem a dílenské nastavení. Máme dva 8000W vláknové laserové řezací stroje, každý s dlouhou dělenou pracovní deskou (7000 mm × 3 000 mm), která drží těžké, silné materiály (až 500 kg na list) bez prověšování. Se standardními stoly můžete ručně posouvat velké archy, což představuje riziko nesouososti, ale naše stoly mají automatické válečkové dopravníky a přesná lineární vedení (pokaždé s přesností ±0,03 mm), která hladce pohybují archem při řezání. Díky tomu je umístění konzistentní i u dílů o délce 6000 mm. Pro tlusté materiály (až 60 mm) stroje používají vysoce výkonné laserové moduly s nastavitelnou ohniskovou vzdáleností (150 mm–300 mm) a dva druhy pomocného plynu: kyslík pro uhlíkovou ocel (pro urychlení řezání a průchod silnými vrstvami) a dusík pro hliník/nerezovou ocel (pro zastavení rzi a udržení čistých hran). Vezměte strojní základnu z legované oceli o tloušťce 60 mm – náš 8000W laser jím protaví rychlostí 0,2 metru za minutu a kyslík odfoukne roztavený kov a zanechá rovný řez bez špinavých kousků. U hliníkového panelu o šířce 2500 mm udržuje dusík okraje světlé a neoznačené – takže je nemusíte později leštit.

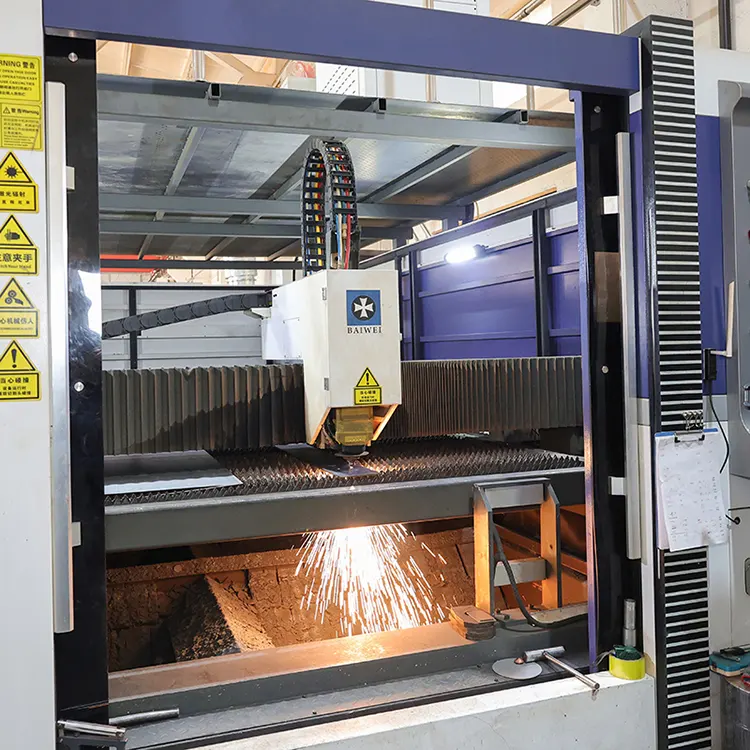

8000W vláknový laserový řezací stroj Difon v provozu, manipulující s plechem z uhlíkové oceli 6000 mm × 2 000 mm × 12 mm pro boční panely kontejnerů – ukazuje přesný pohyb automatizovaného pracovního stolu a laserové hlavy po délce listu

Abychom zajistili, že velkoformátové díly splňují vaše specifikace, vytvořili jsme pracovní postup řezání optimalizovaný pro velké velikosti. Opravuje problémy jako tepelné deformace, prohýbání materiálu a problémy se zarovnáním, ke kterým dochází pouze u příliš velkých plechů. Nejprve se naši inženýři podívají na vaše soubory návrhu, aby vyladili cestu řezání. U dílů o délce 6000 mm řežeme po 1000 mm (pohybujeme se od jednoho konce k druhému) místo celé délky najednou. Tím se zabrání hromadění tepla na jednom místě – což je velmi užitečné pro tenké 2mm hliníkové opláštění (protože se tak snadno ohýbá) a silnou 60mm ocel (která déle drží teplo). Za druhé, během řezání monitorujeme teplotu v reálném čase: infračervené senzory sledují povrchové teplo materiálu a stroj se zpomalí, pokud se příliš zahřeje, aby se zabránilo deformaci. Za třetí, u dílů se složitými výřezy – jako jsou základny o tloušťce 60 mm se spoustou montážních otvorů – nejprve vyřežeme malé prvky (aby se snížilo namáhání plechu), než provedeme velké rovné řezy. Díky tomu jsou i 6000 mm × 2500 mm listy ploché a přesné během celého procesu.

Parametry velkoformátového laserového řezání Difon podle materiálu a velikosti

Kontroly kvality pro naše zakázkové řezání laserem Difon jsou přizpůsobeny velkoformátovým dílům – standardní nástroje často nestačí na součásti o průměru 6000 mm nebo 2500 mm. Pro přesnost používáme dva klíčové nástroje: laserový sledovač (přesnost ±0,05 mm na 10 metrů) pro měření celých dílů – jako je kontrola, zda je ocelový panel o tloušťce 6000 mm rovný s přesností ±0,3 mm – a souřadnicový měřicí stroj (CMM) s dlouhým ramenem sondy pro kontrolu malých prvků, jako jsou montážní otvory v 60 mm silné základně (zajistíme, aby byly znovu zarovnány s vaší designovou základnou). Provádíme také „testy montáže“ dílů, které vyžadují montáž. Pokud si objednáte hliníkové opláštění o šířce 2500 mm, složíme dohromady tři vzorové panely, abychom zkontrolovali mezery (mezi nimi ne více než 0,2 mm) a zarovnání hran. U silných materiálů se podíváme na úhel řezu – ujistěte se, že 60mm ocelová základna má hranu 90° (±0,5° off je v pořádku), takže díly jsou stabilní. Každý velký díl dostane před odesláním ochranný nátěr: antikorozní olej na ocel, film na hliník. Používáme také zakázkové dřevěné bedny s vnitřními podpěrami, abychom zabránili ohýbání nebo poškrábání – víme, jak snadno se velké kovové díly při přepravě poškodí.

Časosběrné záběry procesu velkoformátového řezání laserem Difon – od naložení plechu z uhlíkové oceli o rozměrech 6000 mm × 2000 mm na automatizovaný pracovní stůl, přes řezání laserem (zobrazení segmentované dráhy a monitorování teploty), až po kontrolu laserového trackeru a balení do vlastní přepravky

Čím naše zakázkové řezání laserem Difon vyniká pro velké práce? Podporujeme vás celým projektem – nejen řezáním. Mnoho klientů má problém navrhnout velké díly pro řezání laserem. 6000mm panel bez podpůrných funkcí se může deformovat; 2500 mm hliníkový plech se složitými řezy může být obtížné zvládnout. Naši inženýři vám zdarma pomohou s vylepšeními návrhu: podíváme se na vaše velké soubory CAD, navrhneme přidání malých podpůrných žeber (pro zastavení deformace) nebo posunutí výřezů (pro snazší manipulaci) a dokonce ukážeme 3D vykreslování konečného dílu, abyste viděli, jak se skládá. Pomáháme i se zdrojovými materiály. Pokud potřebujete legovanou ocel o tloušťce 60 mm nebo hliník o šířce 2 500 mm (obtížně sehnatelné na místě), můžeme je získat od důvěryhodných dodavatelů – ušetří vám čas a udrží stálou kvalitu materiálu. U velkých objednávek (jako jsou kontejnerové panely 500+ 6000 mm) poskytujeme harmonogram s týdenními dodávkami, abyste mohli naši časovou osu přizpůsobit své montážní lince. Velkým objednávkám také přidělujeme specializovaného projektového manažera – posílají denní aktualizace o průběhu a rychle řeší problémy, jako jsou zpoždění materiálu nebo změny designu.

Ve společnosti Difon Machinery Co., Ltd. si nemyslíme, že velkoformátové řezání plechů laserem znamená vzdát se přesnosti nebo spolehlivosti. Naše zakázkové řezání laserem Difon je vytvořeno pro vaše největší, nejtlustší a nejsložitější díly – od 6000 mm kontejnerových panelů po 60 mm strojní základny – a vyrábíme je stejně dobré jako menší komponenty. Používáme speciální vybavení, chytré pracovní postupy, přísné kontroly kvality a přizpůsobenou podporu, abychom vaše velké designové nápady proměnili ve skutečné díly připravené k použití. Stavba těžkých strojů? Navrhování architektonických kovových konstrukcí? Výroba kontejnerů? Jsme tu, abychom vám pomohli s vašimi potřebami laserového řezání ve velkém měřítku. Kontaktujte náš tým ještě dnes a pohovořte si o svých potřebách v oblasti velkoformátových plechů, požádejte o ukázkový výřez vašeho návrhu nebo si naplánujte návštěvu našeho závodu – můžete vidět naše 8000W laserové stroje a velkoformátové pracovní postupy v akci.
