Inženýrská dokonalost: Pochopení principů hydraulických ventilových bloků

V oblasti kapalinové energie je hydraulický ventilový blok mozkem, který řídí tlak, průtok a směrové řízení hydraulické kapaliny, aby se dosáhlo správného pohybu pohonu do požadované polohy, jak je specifikováno aplikací.

1. Klasifikace a funkčnost

Hydraulické regulační ventily lze obecně rozdělit do tří typů regulačních ventilů: směrové regulační ventily, tlakové regulační ventily, průtokové regulační ventily. Ty zase poskytují kontrolu nad třemi základními okruhy v jakémkoli hydraulickém systému: Směrové ovládání, Regulace tlaku, Regulace rychlosti. Tyto ventily mohou být uspořádány jako ventily se závitem, ventily namontované na desce nebo ventily s patronou.

2. Anatomie dvoucestného patronového ventilu

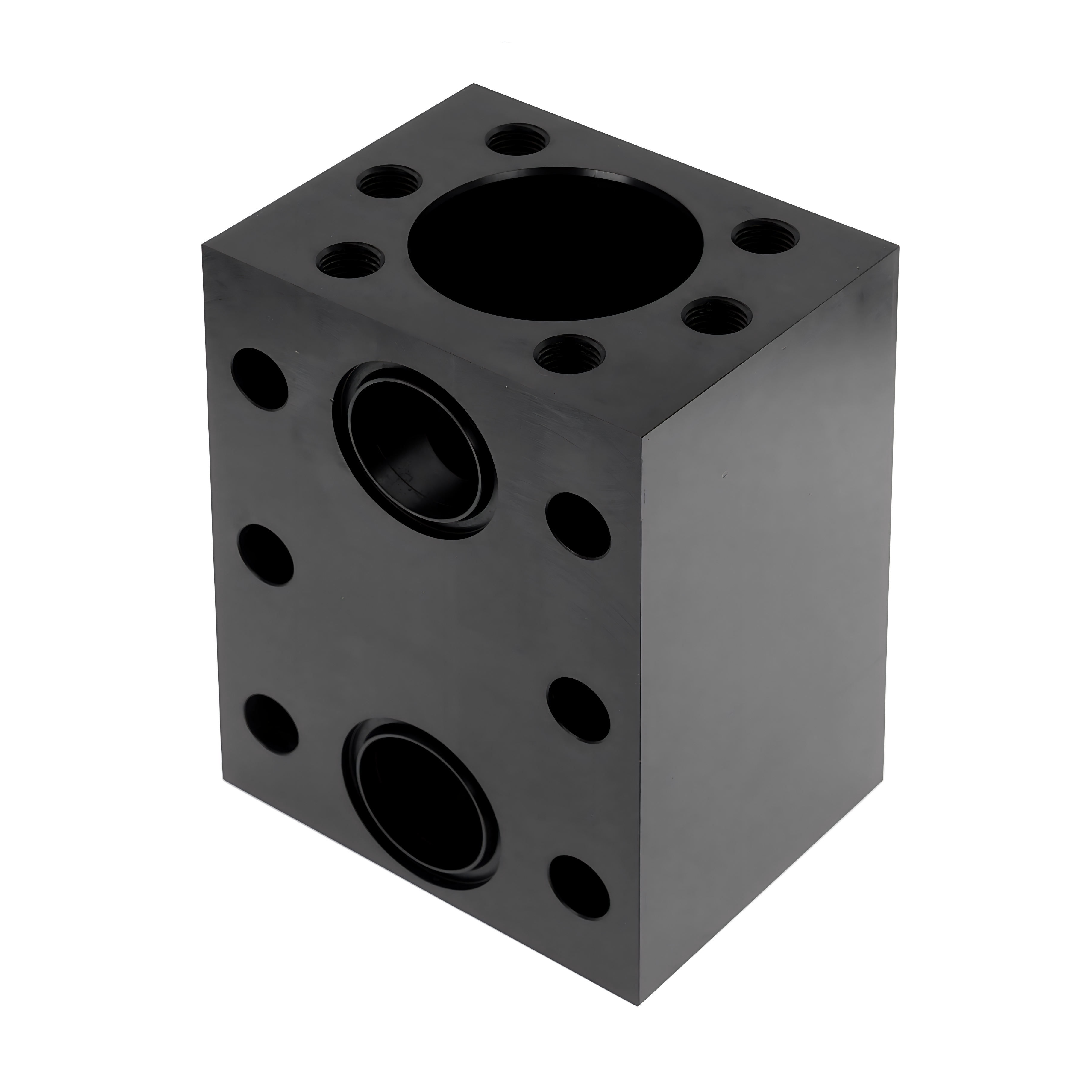

Jako jeden z předních výrobců přesného obrábění se Difon specializuje na komplexní výrobu dvoucestných kazetových ventilů, které lze nalézt v následujících segmentech: Vložka sestávající z cívky, objímky, pružiny a těsnění. Toto je hlavice ventilu, která řídí hlavní olejový okruh. Ovládací kryt Drží miniaturní pilotní prvky a drží vložku bezpečně mezi pilotním ovládáním a hlavní ovládací komorou. Pilotní ventil Namontovaný na krytu pro ovládání větší hlavní cívky. Nejčastěji se jedná o standardní elektromagnetické směrové ventily vyhovující normě ISO nebo proporcionální tlakové ventily. Integrovaný blok rozdělovače obsahuje všechny výše uvedené součásti a řídí vnitřní komunikaci olejových okruhů, které jsou velmi složité.
