V každém hydraulickém systému rychlost pohonu určuje průtok – nikoli tlak. Tlak poskytuje sílu; průtok řídí, jak rychle se válec vysouvá nebo jak se otáčí motor. Pochopení tohoto rozdílu je základem každého dobře navrženého hydraulického okruhu a začíná efektivním řízením průtoku.

Hlavní typy průtokových regulačních ventilů

Nejjednodušší zařízení, jehlové a škrticí ventily, mohou naznačovat, že pevné omezení by mohlo zajistit adekvátní řízení průtoku. Významné důkazy však naznačují, že průtok se mění se zatížením, vzhledem k tomu, že průtok otvorem se mění s poklesem tlaku. Ve světle těchto zjištění mohli inženýři prokázat, že tlakově kompenzované ventily podle všeho udržují konstantní tlakový spád přes otvor. Kromě toho mohou klíčové výsledky naznačovat, že rychlost pohonu zůstává stabilní i při změně podmínek zatížení. Proporcionální ventily jdou dále pomocí elektrického signálu pro přesné programování řízení.

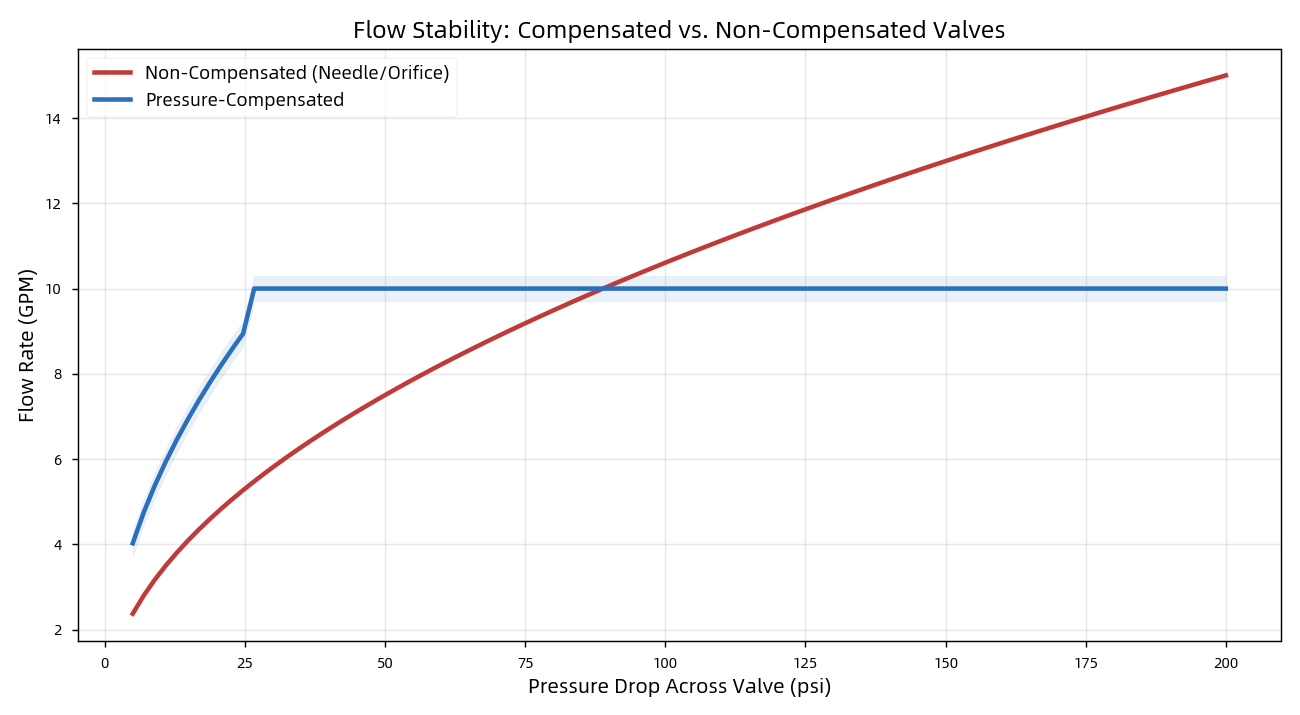

Kompenzovaný vs. nekompenzovaný tok

Tři základní okruhy řízení rychlosti

Záleží na tom, kde ventil sedí v okruhu:

● Meter-In – umístěna před akční člen; ideální pro protilehlá zatížení, ale nemůže ovládat nekontrolované zatížení.

● Meter-Out – umístěn na vratné lince; vytváří protitlak pro bezpečnou kontrolu nadměrných zatížení. Základní pravidlo: "v případě pochybností, odměřte."

● Bleed-Off – odvádí přebytečný tok do nádrže; energeticky nejúčinnější varianta, ale méně přesná.

Proč na přesnosti obrábění záleží
Výkon řízení toku může naznačovat, že kvalita dílu by mohla indikovat klíčový faktor celkové spolehlivosti systému. Významná zjištění však prokazují, že cívka ventilu musí volně klouzat, a přitom těsně těsnit ve svém otvoru – často vyžaduje tolerance až ±0,001 mm a povrchovou úpravu Ra 0,2–0,8 µm. Kromě toho by důkazy mohly naznačovat, že uvolněné vůle způsobují vnitřní úniky, plýtvání energií a akumulaci tepla. Ve světle těchto výsledků mohou drsné povrchy naznačovat, že opotřebení těsnění a netěsnost by mohly vykazovat kritické cesty selhání. Uvolněné povolení plýtvá energií; prosakují drsné povrchy.

Váš OEM partner: Difon Machining

Ve společnosti Difon Machining vyrábíme přesné hydraulické komponenty – potrubí, tělesa ventilů, cívky a fitinky – s přesnými tolerancemi požadavků na řízení průtoku. Díky certifikaci ISO 9001 a IATF 16949, víceprocesovému CNC obrábění a zkušenému inženýrskému týmu podporujeme OEM zákazníky od prototypů až po sériovou výrobu.
